概述：

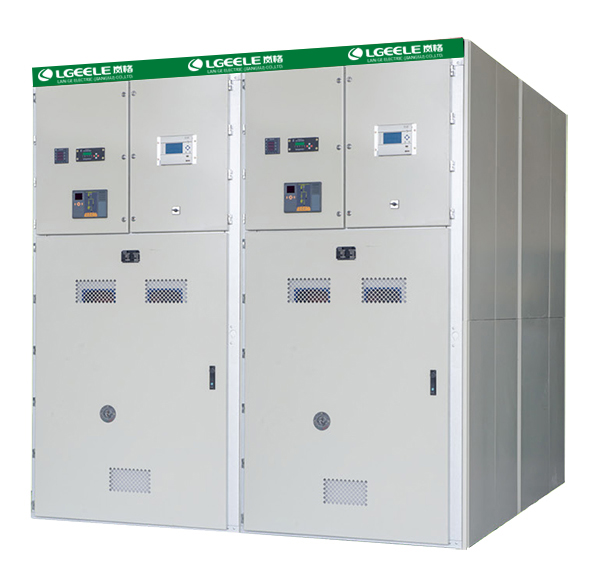

KYN61-40.5 系引进国外技术开发的新一代35KV等级的开关柜，符合GB3906，IEC-298，DL404等标准，适用于三相交流50Hz,额定电压40.5KV系统，作为发电厂区域，变电站及大型工矿企业接受和分配电能之用，对电路起到控制，保护和检测。

主要特点：

柜体结构采用组装式，根据功能分成开关室、主母线室、电缆室、仪表室。断路器采用手车落地式结构，配用全新型复合绝缘真空断路器，并且互换性好，互换更简单；手车车架上装有丝杠螺丝推进机构、超越离合器，可轻松移动手车，使手车推进、推出过程中能自动找位，一次隔离触头接触更可靠。上下升降、宽度可调的工具手车，可以轻松将不同类型手车放到地面或工作平台检修，工具手车与开关柜有可靠闭锁：工具手车未与柜体可靠接合，不能将手动推入柜内或将手车由柜内拉出。

所有的操作均在柜门关闭状态下进行。

主开关、手车 、开关柜门之间的连锁均采用强制性机械闭锁方式，满足“五防”要求：

1、组合式活门开启灵活，随着断路器的拉出，活门自动关闭并强制闭锁，杜绝了误碰高压电的危险。

2、四销锁门结构解除了往常关门、开门操作烦琐的烦恼，无论何种状态，坚固可靠的门都能有效经受内部故障电弧的冲击。

3、接地联锁单可靠

      a)手车处于工作位置，接地开关操作选择旋钮被锁定，接地开关不能合上。

      b)接地开关合闸，手车推进推出操作孔被遮挡，手车不能移动。

      c)接地开关未合上，不能打开进入电缆室的后门检修电缆

4、二次插头闭锁更完善

      a)不插上二次插头，断路器室内不能关闭，不能将断路器移到工作位置。

      b)工作位置，二次插头不能把下。

      c)断开位置，二次插头不拔下，断路器不能移开。

5、电流互感器即可立式安装，又可吊装吗，增大了电缆室空间吗，电缆连接高度大于800mm，使维护简单，电缆安装方便。快速接地开关用于接地和回路短路；

6、外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X。电场分布合理。完善的绝缘结构，使开关柜绝缘可靠，满足全工况要求。
